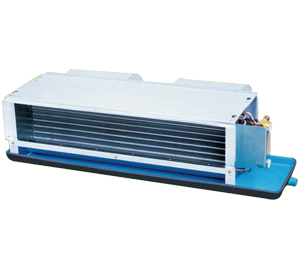

開利42CN直流無刷風機盤管
型號說明：
風機盤管機組：L--------------------機組接管方向（以面對出風口來區分）
L：左方向
R：右方向
A--------------------水盤
A：標準水盤
B：加長水盤
D：不銹鋼加長水盤
A--------------------機外靜壓
A：12pa標準型
B：30pa帶靜壓型
C：50pa高靜壓型
*E：直流無刷電機-單機型
*F：直流無刷電機-網絡型
*不適用于型號014 12/30/50pa、型號010/012 50pa
30-------------------冷、熱盤管排數
20:2排冷
30:3排冷
31:3排冷+1排熱
002------------------機組規格（風量=機組規格x170m3/h）
002:340m3/h
003:510m3/h
CN-------------------型號字母
CN靜音型臥式暗裝風機盤管
42-------------------產品系列
42：風機盤管
注：直流無刷機組不包含溫度控制器，客戶須根據需要另外單獨選擇溫度控制器的形式及數量。
控制器
42CN0F000B：網絡型溫度控制器
42CN0F0003：本地型溫度控制器
風量 340~2380m3/h
風機盤管機組特點：
提供快速、準確的計算機選型程序
?開利獨有的針對風機盤管的選型軟件：
?根據選定的機組型號計算不同工況下的熱工性能
?根據不同的性能要求選擇適當?shù)臋C(jī)組型號
?根據需求選擇控制附件
?輸出技術參數和圖紙
超高效率
機組盤管采用新研制寬縫翅片二道翻邊結構，先進的機械漲管工藝，使銅管與鋁箔達到更好的接觸，寬縫翅片為充分換熱提供較為理想的傳熱流道，特寬葉輪為盤管提供均勻傳熱風速環境，使傳熱更充分，從而讓機組盤管在二排管情況下，單位輸入功率制冷量超過了國內外三排管同類機組冷量水平。

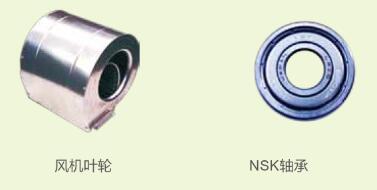

?機組采用新設計大直徑寬葉輪，低轉速前向多翼葉輪，風機外殼上有加強肋，增加強度。
?選用NSK軸承，保證運行振動小，噪音更低。
?機組采用PEF保溫材料，水盤保溫采用一次成型工藝，經久耐用，保溫性好。
?42CN執行新國標GB/T19232-2003，噪音值比新國標低3~5分貝。
機組高度僅為230mm，節省安裝空間，滿足各種場合的安裝需求。
直流無刷電機（選配）
直流無刷電機與傳統的交流電機相比，無論在效率、噪音、節能等各方面均具有巨大優勢，在實際使用中，機組控制器可以根據室內溫度和設定溫度之間的偏差進行PID計算，無級調節風量，控溫精準（±05℃）的同時大大降低能耗和噪音。
提供多樣化凝水盤，滿足各種場合使用需求，保溫好，不漏水。
大屏幕液晶溫控器，外觀時尚，操作便捷?？蛇x連鎖觸點，遙控接收器及遙控器，也可選擇四管制功能。
電動二通閥和三通閥，是系統使用更合理節能。
UV-C殺菌燈，滿足對空氣品質的高要求。
濕膜加濕器，提高室內空氣濕度，使環境更舒適。
超“靜音”設計
42CN靜音型機組專門針對高檔辦公樓、酒店、醫院、銀行、別墅、高檔公寓、會所等應用場所精心設計，采用先進的低噪聲風機制造技術，融合空調生產制造工藝，其大葉輪低進風的風機結構配合NSK軸承，有效降低機組的空氣和機械運動噪聲。
高能效配置，提高節能指數

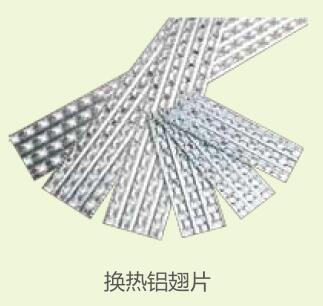

風機盤管機組功耗雖小，但由于使用的絕對數量多，其較高的總耗能亦不能忽視。42CN機組采用多項新節能技術，其中包括盤管采用開利第三代高效換熱的雙正弦開窗波紋親水鋁翅片，其獨特的擾流式翅片形狀并加以親水涂層，大大增強盤管的換熱效率，其耐堿、耐煙霧性亦大大增強。
機組更可采用直流無刷電機，大大節約系統能耗。
保證室內空氣品質（IAQ）
室內環境的良好與否對人的健康至關重要，通過選配UV殺菌燈、濕膜加濕器和新風引入功能等裝置，可有效提升室內空氣品質（IAQ）、達到人體更好的舒適度。
可采用常規高中低三擋調速的電流電機來實現機組的就地和遠程控制，亦可采用開利直流無刷專用電機驅動，實現機組無極調速。
直流無刷電機特點及應用
與傳統風機盤管相比，直流無刷風機盤管采用直流無刷無極調速電機和先進的控制技術，具有節能、舒適、智能、可靠等優勢，特別適用于寫字樓、酒店、醫院、銀行、別墅、高檔公寓、會所等高檔場所或綠色建筑。
高效節能

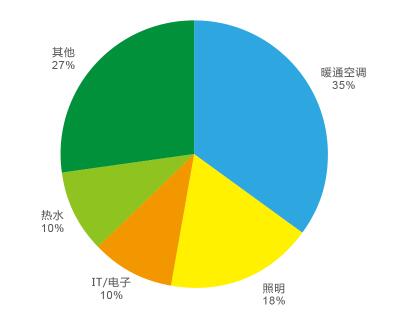

暖通空調的總能耗占整個建筑能耗的35%左右，暖通空調系統方面的節能減碳已成眾所關注的焦點之一。

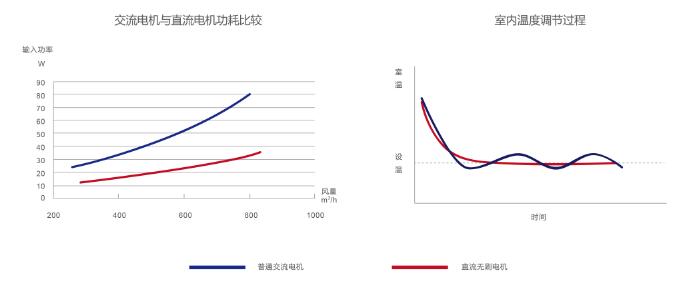

在空調系統的實際使用過程中，風機盤管的能耗一般占到整個空調系統的20-30%，根據實驗結果顯示，采用直流無刷電機的風機盤管評價消耗功率僅為使用傳統交流電機風機盤管的50%，甚至更低，大大提高空調系統的節能水平，減少空調設備的運行費用。
風機盤管調節房間溫度通常通過冷凍水閥的開關及風機轉速來實現，但是由于普通交流電機一般只提供三速調節，風量調節范圍非常有限，實際房間溫度波動大，如果配有直流無刷電機及控制，可以根據房間的溫濕度變化或定制的溫濕度控制方案，通過交直流轉換器，采用PWM調速方式自動線性地調節電機轉速，從而調整風量、水閥開關，實現空調房間按需的恒溫恒濕控制，隨時保持對房間高標準的溫濕需求，溫度控制精度可以達到±0.5℃。
機組不但可以提供單機控制方案，而且可以提供多種網絡集中控制方案，滿足實際應用中多樣化的需求，特別是酒店、寫字樓或辦公區域的應用。
在選擇集中控制時，機組控制配備RS485通訊接口，支持標準Modbus通訊協議，與BMS樓宇控制聯控，實現遠程自控與監控等集中化運行管理。

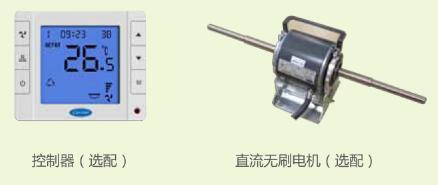

溫控器為3.5大液晶顯示屏，具有界面友好、操作方便的特點。它支持參數設置、運轉設定、運轉查詢、面板鎖定、故障查詢、故障報警、軟件版本顯示等功能。本地型溫控器還具有睡眠控制、預約定時控制等功能。
單只網絡型溫控器很多可以連接31臺機組，整個系統可支持31只網絡型溫控器，即961臺風機盤管機組。
方便靈活
機組及控制出廠前完成默認設置，現場只需要連接控制器與機組間的連線即可使用。同時，如果現場情況有變化或發生改造，需要改變機組機外靜壓，可以很方便地通過撥碼快速實現12pa、30pa、50pa靜壓的轉換，以滿足不同場合的應用。
安全可靠
電源配置有源PFC模塊，提高機組的功率因數，避免機組開啟時對電網的影響。
擁有有升壓模塊，保證機組安全穩定、可在更寬的電壓范圍內應用，避免外部電壓波動引起機組性能降低或損壞無法工作。
過電流、過載保護，杜絕過載燒毀電機。

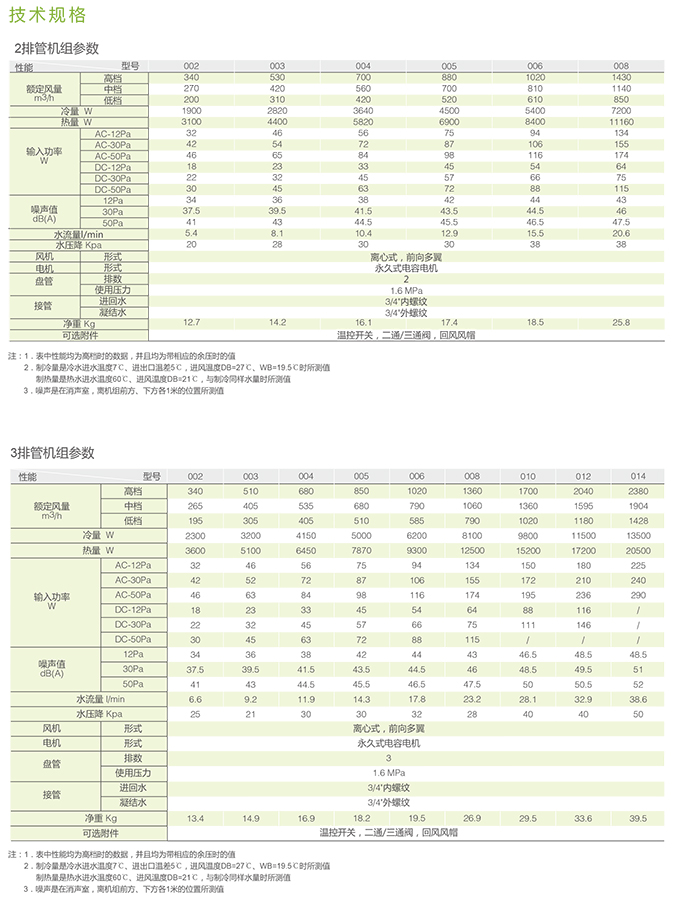

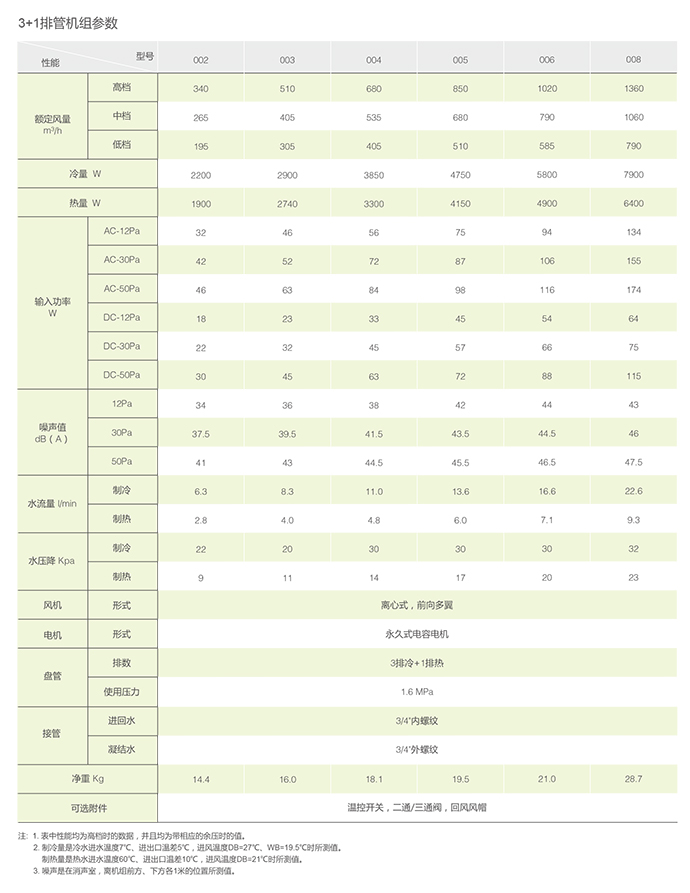

機組參數：
